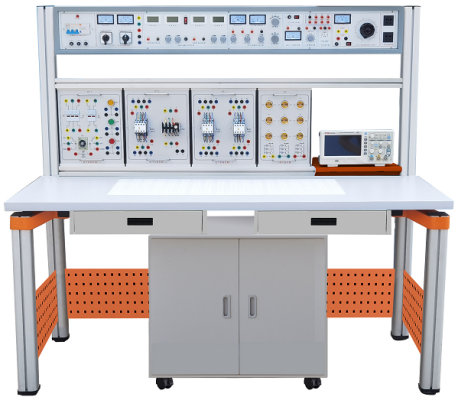

电工电子技术实验装置

一、概述

“电工电子技术实验装置”是本企业在总结国内电工电子实验设备基础上及借鉴国外设计理念采用成熟的技术推出的新型实验装置，综合了目前我国大学《电路分析》、《电工基础》、《电工学》、《数字电子技术》、《模拟电子技术》等课程实验大纲的要求，特别适用于高等院校现有实验设备的更新改造，为大学新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

二、开源数据采集测量分析、演示系统

1.道隔离放大器模块：可将接收设备产生的各种信号，经过此模块变送所需要的各种信号并隔离传送等接收设备，能有效地抑制各种设备之间信号干扰，具有3个电压通道，1个电流通道，增益1/10/100可调整。可以配合多通道示波器使用，可测量电路中任意两路不共地的电压、电流信号在电路参数发生变化时，相位差大小及其变化。

2.开源实时波形测量软件平台：支持VS环境下C#语言的编程二次开发，可在用户界面上方便地显示实时测量4通道波形，对于波形上的任意点可以进行实时数据测量，测量波形图可以以图片形式进行保存，测量的原始数据可保存到excel用于实验分析。测量波形图具有通道知识颜色选择，测量数据分通道显示和集中显示。

3.开源仪器测量平台模块：支持USB接口，4通道模拟量输入AI，共享采样率500kS/秒（单通道），16位ADC，64M缓存，输入范围±10V。2通道模拟量输出AO，共享最高更新率1.25MS/秒，16位DAC，32M缓存， 16通道数字量输入DI，16通道数字量输出DO，时钟10MHz。支持2个计数器资源，32位计数器，4M缓存，200MHz时钟。可以进行编程和二次开发，配套提供底层驱动以及开源虚拟仪器程序。

4.配套电路分析及电子实验相关演示程序，满足教师演示需要，至少包括（不限于）三相电路矢量图测量、电流相量图、晶体管特性测量、不同网络电路幅频特性测量曲线图等演示内容。
